鋼制自動無壓風門組成和原理
作者:無壓風門 時間：2020-10-17 15:11
鋼制自動無壓風門的使用具有安全、靈敏度高，開關可靠、防火、不容易變形、密閉嚴實、方便快捷、經濟耐用等特點。其一，自動風門是靠電機帶動變速箱運行的，運行速度均衡，緩慢開關，不易產生震動變形，關閉后由行程開關控制停止，密閉嚴實，防止漏風。其二，實現了遠控和電控，機車司機不需要下車開關風門，大大提高效率，又減少了司機的勞動強度。其三，自動風門可靠性好，自動開啟關閉；牢固耐用不易被機車撞壞；密封性好，實現良好調節風流效果；當井下局部位置發生火災時，鋼制風門具有防火隔離作用，為礦井實現安全生產和夯實質量標準化基礎，發
揮一定作用。

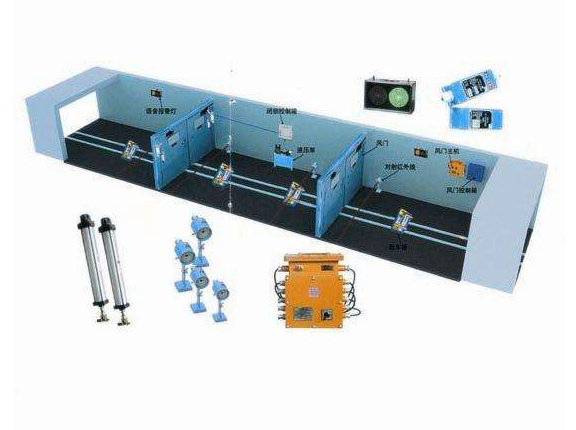

鋼制自動無壓風門組成結構
鋼制風門材料選配：門框采用厚度 10 號槽鋼（100 mm×50 mm）加工成同字形；門扇采用厚度 7 mm 角鋼邊框配 Smm 鋼板焊接并用厚度 5 mm 橡膠（舊輸送機皮帶）包邊螺釘固定，確保風門嚴密不漏風；加工安裝 2 個活頁聯接門框與門扇；底坎及自動風門機構底座采用 C20 砼澆灌。
鋼制風門材料選配：門框采用厚度 10 號槽鋼（100 mm×50 mm）加工成同字形；門扇采用厚度 7 mm 角鋼邊框配 Smm 鋼板焊接并用厚度 5 mm 橡膠（舊輸送機皮帶）包邊螺釘固定，確保風門嚴密不漏風；加工安裝 2 個活頁聯接門框與門扇；底坎及自動風門機構底座采用 C20 砼澆灌。
鋼制自動無壓風門工作原理：
當機車行駛至離風門前 60 m 處時，原鋼鋁架線上的直流電流通過機車的集電弓經過另外一條鋼鋁架線，由電纜導電啟動直流電機，再由電機帶動變速箱實現風門拉桿機構動作風門打開。
當機車行駛至離風門前 60 m 處時，原鋼鋁架線上的直流電流通過機車的集電弓經過另外一條鋼鋁架線，由電纜導電啟動直流電機，再由電機帶動變速箱實現風門拉桿機構動作風門打開。
當風門開啟后觸動行程開關，由行程開關動作將電源關閉，風門呈開啟靜止狀態。
車輛通過風門后風門自動關閉原理：當機車行駛過風門后 60～70 m 處（按每部礦車 2 m 長計，滿負荷 30 部車的一列車長度），機車集電弓再次受電導電、電機啟動、機構運行、關閉風門，由行程開關斷電。
其他情況下的技術原理：行人經過時，可按壓裝在風門邊上的開關按鈕，實現風門開關。當遇到停電時，自動風門不會產生自鎖，可以直接用手動開啟
